Imprimiendo Planillas
Elija la opción de menú Planillas->Modificaciones / Bajas de Planillas
Teclee 3 (o 2002-3) en el campo de código de Planilla. También puede teclear en su lugar el código de una planilla que usted haya creado.
Note que cuando el año actual no coincide con el año en que fue grabada la planilla, se debe introducir el año seguido de un guión delante del número de la planilla.
Pulse el botón "Cargar Planilla".
Los datos de la cabecera de la planilla aparecen en la ventana. También aparece la obra y su sistema de medida.
Pulse el botón de Aceptar
Aparecerá la ventana de detalle de la planilla.
Encienda la impresora si no lo está todavía. Elija la opción de menú: Informes->Imprimir Planilla->Combinación 1
Vamos a ver que significan los parámetros de cada pestaña.

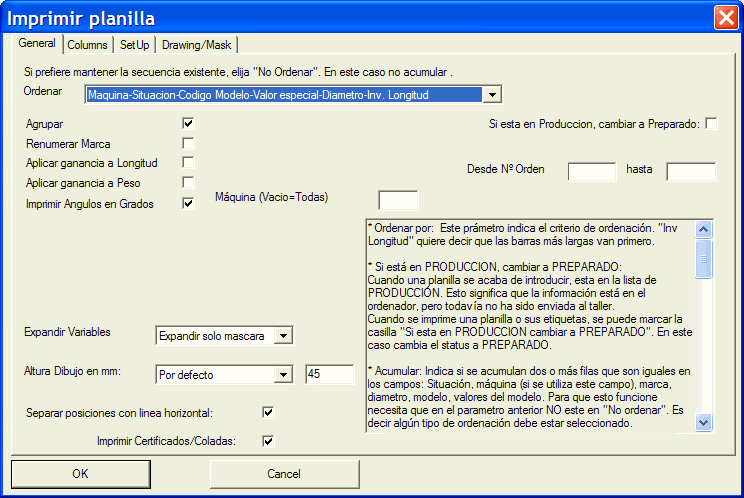

PESTAÑA GENERAL
Si está en PRODUCCION, cambiar
a PREPARADO:
Cuando una planilla se acaba de introducir, esta en la lista de PRODUCCIÓN.
Esto significa que la información está en el ordenador, pero todavía no ha
sido enviada al taller.
Cuando se imprime una planilla o sus etiquetas, se puede marcar la casilla "Si
esta en PRODUCCION cambiar a PREPARADO". En este caso cambia el status a
PREPARADO.
Acumular: Indica si se acumulan dos o más filas que son iguales en los campos: Situación, máquina (si se utiliza este campo), marca, diametro, modelo, valores del modelo. Para que esto funcione necesita que en el parametro anterior NO este en "No ordenar". Es decir algún tipo de ordenación debe estar seleccionado.
Renumerar Marca: Si se selecciona esta casilla, el programa imprimirá un contador ( 1, 2 , 3, 4...) en la columna de Marca, si se ha dejado vacio este campo.
Aplicar ganancia a Longitud: Si se selecciona esta casilla, la longitud impresa será más corta porque le restará la ganancia debida al doble.
Aplicar ganancia a Peso: Si se selecciona esta casilla, el peso será menor porque le restará la ganancia debida al doble.
Imprimir Ángulos en grados: Decide si se imprimen los valores de los angulos en grados.
Máquina (Vacio=Todas): Si se informa este campo, sólo se imprimirán las filas de la máquina correspondiente. Si esta visible el campo de "Máquina" en la ventan de Edición de planillas se decide en "General->Configuración Edición de Planillas".
Desde Nº Orden a: Indican el rango de filas que se van a imprimir. El número de orden es la columna más a la izquierda que aparece en la ventana de edición de planillas.
Expandir variables: Condiciona la manera en que se imprimen las series de variables.
Altura del dibujo en mm:
Si se saca un listado de modelos, se verá que en algunos modelos aparecen
expresiones com: <30 , >30, etc..
- Si se selecciona "Por defecto", significa que el valor de cada modelo tendrá
prioridad sobre el que se informe en esta ventana.
- Si se selecciona "Siempre igual a:", sólo valdrá la que se informe en esta
ventana, la del modelo será ignorada.
- Si se selecciona "Siempre mayor que", el valor que se informe en esta
ventana tendrá prioridad, y el del modelo sólo se tendrá en cuenta si es
mayor.
- Si se selecciona "Siempre menor que", el valor que se informe en esta
ventana tendrá prioridad, y el del modelo sólo se tendrá en cuenta si es
menor.
Hay que tener en cuenta que la altura también está limitada por la anchura de
la columna del dibujo, especialmente en los modelos que son más anchos que
altos. Puede determinar la anchura de la columna de dibujo en seccion
"Columnas". También se puede incrementar la anchura de la columna dibujo
eleigiendo posición apaisada en la seccion de configuracion.
Separar posiciones por linea horizontal: Si selecciona esta opción, una delgada línea horizontal separa todas las posiciones, no sólo las que pertenezcan a diferentes situaciones.
Imprimir Cerificados/Coladas: Si selecciona, y se han introducido estos datos, se imprimen al final de la planilla.

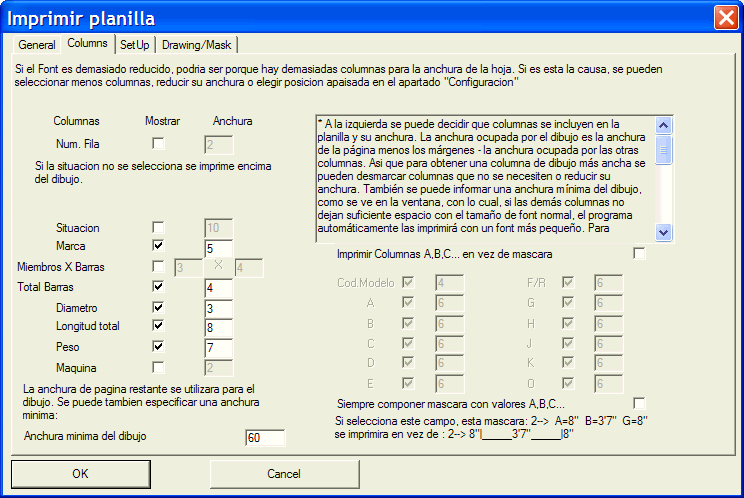

PESTAÑA COLUMNS
A la izquierda se puede decidir que columnas se incluyen en la planilla y su anchura. La anchura ocupada por el dibujo es la anchura de la página menos los márgenes - la anchura ocupada por las otras columnas. Asi que para obtener una columna de dibujo más ancha se pueden desmarcar columnas que no se necesiten o reducir su anchura. También se puede informar una anchura mínima del dibujo, como se ve en la ventana, con lo cual, si las demás columnas no dejan suficiente espacio con el tamaño de font normal, el programa automáticamente las imprimirá con un font más pequeño. Para incrementar la anchura del dibujo también es posible elegir la orientación de página horizontal en vez de vertical, esto se puede cambiar en la siguiente pestaña.
Y en el lado derecho de la ventana: En aquellos modelos donde imprima la máscara en vez del dibujo completo, se pueden imprimir las cotas en columnas en vez de la máscara. IMPORTANTE: Si se elije esta opción es conveniente que elija también "Posición apaisada" en la siguiente pestaña, para que quepan las columnas, de lo contrario se imprimirían en un tamaño de font muy pequeño.
Por último para estos casos (que imprimen máscara en vez de modelo) se nos da la posibilidad de imprimir una secuencia de cotas (Ej. A=18, B=210, G=18) en vez de la máscara que tiene definida cada modelo (Ej:2--> 18|_____210_____|18). En los modelos que no tengan definida una máscara se imprimirá esta secuencia de cotas aunque no se elija esta opción.
PESTAÑA SETUP
Configurar Impresora: Si se marca antes de imprimir nos aparece una ventana que permite seleccionar una impresora diferente a la impresora por defecto. También permite cambiar la configuración del driver de la impresora (tamaño de página, etc..)
Posición Apaisada: Si se marca, se imprimirá en apaisado. Esto permite mayor número de columnas, y puede ser necesario si en la pestaña anterior se han seleccioando muchas columnas.
Márgenes de página vertical y apaisada: Según se haya seleccionado el parámetro anterior se aplicarán unos márgenes u otros. Se informan en décimas de mm, así que por ejemplo un valor de 20 quiere decir 2 mm.
Márgenes alrededor del dibujo: Es el espacio vacio que se deja alrededor de cada dibujo. Se informan en décimas de mm, así que por ejemplo un valor de 20 quiere decir 2 mm.
Permitir cambio de Font: Si no se marca se utilizará el font standard de la impresora. Si se marca se debe especificar a la izquierda el tamaño del font. En cualquier caso si el programa ve que no caben todas las columnas que se han marcado en la pestaña anterior, seleccionará automáticamente un font más pequeño.
Permitir impresión en colores: Si se marca se pueden imprimir las planillas a color. Pero con configurar esto no es suficiente para que imprima en color. Antes hay que configurar de que color queremos cada tipo de línea. Para configurar esto lea el capítulo Color y Grosor de Trazo .
Impresión en Negrita: Si se marca, se imprimirá el texto en negrita.
Separación entre líneas: La separación vertical entre una línea y la siguiente, en décimas de mm. Por ejemplo 80 quiere decir 8 mm

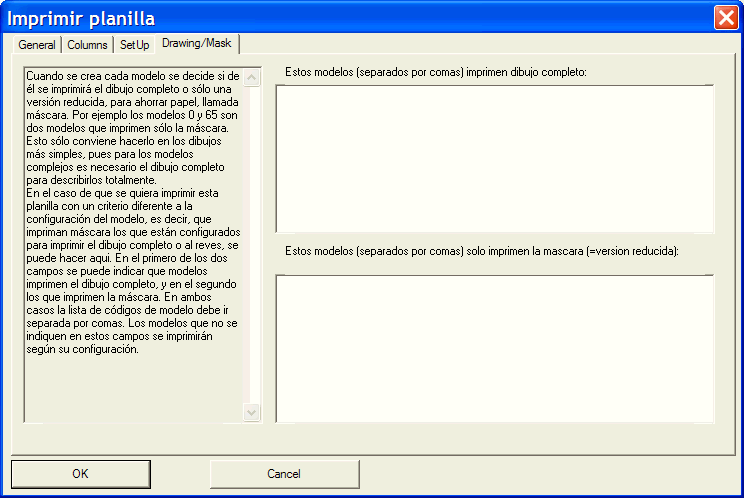

PESTAÑA DRAWING / MASK
Cuando se crea cada modelo se decide si de él se imprimirá el dibujo completo o sólo una versión reducida, para ahorrar papel, llamada máscara. Por ejemplo los modelos 0 y 65 son dos modelos que imprimen sólo la máscara. Esto sólo conviene hacerlo en los dibujos más simples, pues para los modelos complejos es necesario el dibujo completo para describirlos totalmente.
En el caso de que se quiera imprimir esta planilla con un criterio diferente a
la configuración del modelo, es decir, que impriman máscara los que están
configurados para imprimir el dibujo completo o al reves, se puede decidir aqui.
En el primero de los dos campos se puede indicar que modelos imprimen el dibujo
completo, y en el segundo los que imprimen la máscara. En ambos casos la lista
de códigos de modelo debe ir separada por comas. Los modelos que no se indiquen
en estos campos se imprimirán según su configuración.
