Sistemas de Medida, Configuración de Pesos, Ganancias, Ganchos y Patas.
Aquí hay un resumen de cada uno de los 3 sistemas configurados de antemano en el programa: Imperial (USA), SoftMetric (USA) y Métrico Europeo.
Esta configuración (pesos, ganacias, tipos de barras, etc.) se puede cambiar, como veremos más adelante en el capítulo.
SISTEMA IMPERIAL (USA):
|
Código de Barra |
Diametro (pulgada.) |
Peso lb/ft |
|
3 |
0.375 |
0.376 |
|
4 |
0.500 |
0.668 |
|
5 |
0.625 |
1.043 |
|
6 |
0.750 |
1.502 |
|
7 |
0.875 |
2.044 |
|
8 |
1.000 |
2.670 |
|
9 |
1.128 |
3.400 |
|
10 |
1.270 |
4.303 |
|
11 |
1.410 |
5.315 |
|
14 |
1.693 |
7.650 |
|
18 |
2.257 |
13.60 |
SISTEMA SOFT METRIC (USA):
|
Código de Barra |
Diametro (mm) |
Peso kg/m |
|
10 |
9.5 |
0.560 |
|
13 |
12.7 |
0.994 |
|
16 |
15.9 |
1.552 |
|
19 |
19.1 |
2.235 |
|
22 |
22.2 |
3.042 |
|
25 |
25.4 |
3.973 |
|
29 |
28.7 |
5.060 |
|
32 |
32.3 |
6.404 |
|
36 |
35.8 |
7.907 |
|
43 |
43.0 |
11.38 |
|
57 |
57.3 |
20.24 |
SISTEMA METRICO EUROPEO:
|
Diametro Barra (mm) |
Peso kg/m |
|
6 |
0.222 |
|
8 |
0.395 |
|
10 |
0.617 |
|
12 |
0.888 |
|
14 |
1.208 |
|
16 |
1.578 |
|
18 |
1.998 |
|
20 |
2.466 |
|
22 |
2.984 |
|
24 |
3.551 |
|
25 |
3.853 |
|
26 |
4.168 |
|
28 |
4.834 |
|
30 |
5.549 |
|
32 |
6.313 |
|
40 |
9.882 |

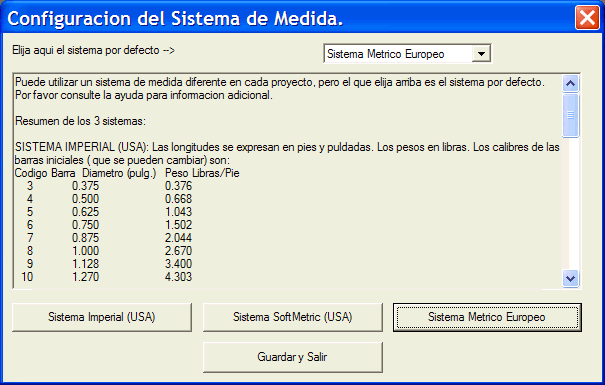

Elija la opción de menú General->Configuración de Unidades, Pesos, Ganancias, Ganchos y Patas.
En la siguiente ventana, en el desplegable que hay arriba se puede elegir entre los 3 sistemas de medida contemplados. En Europa continental el sistema más usado es el European Metric. En Estados Unidos se utiliza Imperial y Softmetric.
Para cambiar la unidades de medida, configurar pesos y ganancias utilizadas hay que pulsar el botón correspondiente de los que hay bajo. Por ejemplo, pulse el botón "Sistema Métrico Europeo"

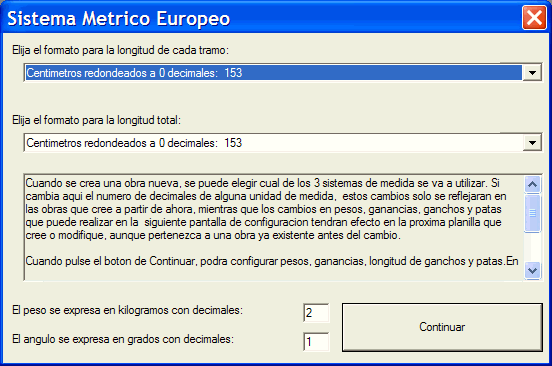

Aqui por ejemplo está configurado que las medidas de las barras, tanto en longitudes totales como parciales se redondean a centímetros. También se configura el número de decimales para el peso.
You can also decide the number of decimal places for weight (kg.) and angles (degrees).
Por favor tenga en cuenta que los cambios efectuados en esta pantalla sólo se tendrán en cuenta cuando se cree un proyecto nuevo. No afecta a los proyectos ya creados.
Pulse Continuar.
Aqui puede cambiar los pesos y ganancias de cada diámetro. También puede añadir o borrar filas. Para añadir un nuevo tipo de barra, elija la opción de menú Edición->Añadir Fila, y para borrarla elija Edición->Borrar Fila. La secuencia en que estan ordenadas no tiene importancia, no tiene por que ser de diámetro creciente. En la primera columna puede teclear el número de la máquina y en ese caso los pesos y ganancias que configure en esa línea se aplicarán solamente a las posiciones de planilla en las que se haya informado esa máquina y diámetro. En el caso de dejar la columna de la máquina en blanco, se aplicará a todas las posiciones que tengan ese tipo de barra diámetro, independientemente de la máquina que se haya informado.
La mayoría de las columnas son para informar las ganancias. Se pueden informar las ganancias de los siguientes ángulos: 15, 30, 45, 60, 75, 90, 115, 130, 145, 150, 165, 180, 270, 360. Las ganancias para el resto de ángulos se calcularán a partir de las de estos.
La columna ARC360 es la ganancia que se aplica al arco de 360º. Esto quiere decir por ejemplo, que si el arco es de 90º, sólo se aplicará la cuarta parte de la ganancia que se informe en esta columna. Como ve por defecto esta vacio, asi que si quiere aplicar ganancia a los arcos tendrá que informarla.
En las últimas columnas se puede informar las longitudes de pata ( o gancho ) por defecto para cada diámetro. Lo que significan las letras A, G, H, J se puede ver imprimiendo un listado de modelos.
Cuando haya acabado elija la opción de menú Archivo->Salvar y Salir.
Pulse el botón Exit Setup.
